按濾芯材料和結構形式的不同，過濾器可分為網式、線隙式、紙芯式、燒結式過濾器及磁性過濾器等。

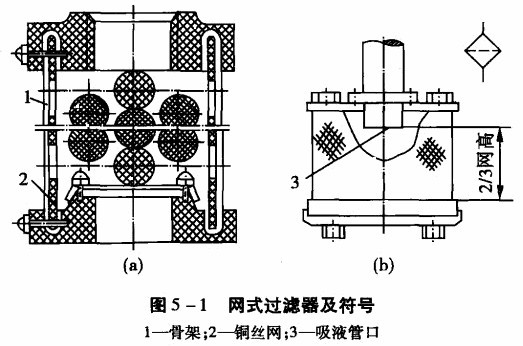

(1)網式過濾器。如圖5 -1所示為網式過濾器，在塑料或金屬筒形骨架1上包著一層或兩層銅絲網2，過濾精度由網孔大小和層數決定。這種過濾器的特點是:結構簡單，通流能力大，清洗方便，壓力損失小(一般小于0.025 MPa)，缺點是過濾精度低(一般過濾精度為0.08 -0.18 mm)。
網式過濾器一般裝在液壓系統的吸油管路入口處，避免吸入較大的雜質，以保護液壓泵。
(2)線隙式過濾器
線隙式過濾器的濾芯通常用銅絲、鋁絲或不銹鋼絲纏繞在骨架上而成，利用線絲之間形成的縫隙濾除雜質。
如圖5 -2所示，過濾器的過濾元件是邊長為(0.50士0.02 mm)的等邊三角形不銹鋼絲，它繞在鋁制骨架上，形成0.08 -0. 17 mm的過濾縫隙。濾芯兩端蓋上鋁制前端盤3與端盤6，并裝在由前扣座2、后座7和四根螺釘8及兩根管套構成的框架中。與前端盤3用圓柱銷連接的小軸1從前扣座2伸出。轉動小軸，濾芯隨之轉動。在濾芯順時針轉動時，裝在其外面框架螺釘8上的簧片與刮板5即可清除阻在濾芯上的臟物。
線隙式濾油器過濾精度一般為0.03 -0. 1 mm。承壓較高，可用于排油管路上，若用于吸油油管路上，應使實際流量為其通流量的2/3 -1/2，以防過流壓力損失太大。
(3)紙芯過濾器。紙芯是以酣醒樹脂或純木漿制成，以紙中微孔對油液進行過濾。為增加 通流面積，將濾紙和同尺寸的鋼絲網疊放，按W形反復折疊形成桶狀濾芯，這樣即可以減少其外形尺寸，又增加其強度。
紙質過濾器的主要優點是過濾精度高，一般為0.005 -0.03皿n，最小可達0.001 nun。壓力損失一般為0.01 -0.04 MPa。不足之處是它的強度低，容易堵塞，不能清洗復用，須經常更換濾芯。紙質過濾器廣泛用于各種重要的液壓回路中，如四柱油壓機液壓系統的補油田路通常都使用它。
如圖5 -3所示為一帶發信裝置的紙芯過濾器，發信裝置會在紙芯臟堵到一定程度時及時發出電控信號，防止因雜質堵塞通流量不足而影響系統正常，同時也防止因堵塞引起濾油器進出口壓力差增大而將紙芯沖破，造成更麻煩的后果。
(4)燒結式過濾器。金屬燒結式濾油器的濾芯材料，常用的有青銅，低碳鋼或鐮鉛粉末。

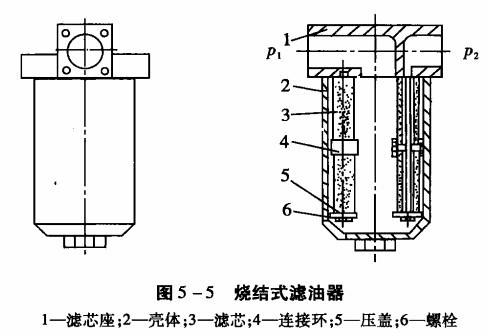

濾芯可以做成杯狀、管狀、碟狀和板狀等(如圖5 -5所示為管狀濾芯)。這種過濾器靠其粉末顆粒間的間隙微孔濾油，選擇不同粒度的粉末燒結成不同厚度的濾芯，可以獲得不同的過濾精度(0.01 -0.1 rnm)。
燒結式過濾器的優點:過濾精度高，濾芯的強度高，抗液壓沖擊性能好，能在較高溫度下工作，有良好的抗腐蝕性，制造簡單。缺點:易堵塞，難清洗，壓力損失大(0. 03 - O. 2 MPa)，使用中燒結顆粒可能會脫落。一般用于要求過潔、質量較高的液壓系統中(如液壓絞車輔助泵排油口就使用此濾油器)。
(5)磁性過濾器。磁性過濾器靠磁性材料把混在油中的鐵質雜質吸住，達到過濾目的。其 優點是過潔、效果好，缺點是對其他污染物不起作用，所以常與其他種類的過濾器配合使用。
