液壓機液壓傳動系統的圖形符號

作者：金拓科技    發布時間：2013/3/12 10:04:11

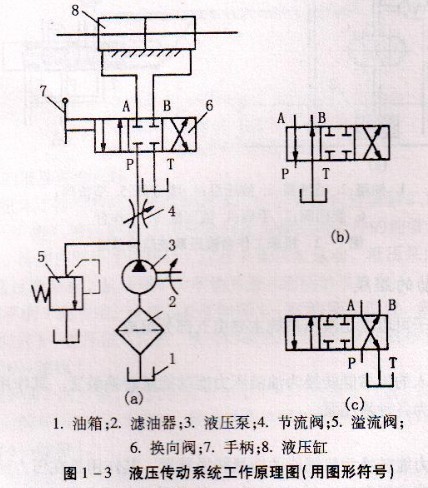

如圖1-1、圖12所示的液壓機液壓傳動系統圖足一種半結構式的工作原理圖，直觀性強，容易理解，但于繪制。為了方便閱讀、分析、設計和繪制液壓系統，工程實際中，國內外都采用液壓元什的圖形符號來表示。按照規定，這些圖形符號只表示元件的功能，不表示元件的結構和參數，并以元件的靜止狀態或零化狀態來表示若液壓元件無法用圖形符號表述時，仍允許采用半結構原理表示。我國制定了液壓與氣動元（輔）件圖形符號(GB/T786. 11993)．其中最常用的部分可參見附錄。圖1 3即為用圖形符號表達的圖1-2的液壓機往復運動工作臺的液壓傳動系統工作原理圖。
